Plantas de tratamiento horizontales de lecho móvil fluidizado MBBR

Con recirculación forzada

Exclusivo sistema Ecodena de Lodos Activados de alto rendimiento con lecho móvil fluidizado MBBR de material plástico Eco Star en el reactor biológico y material de relleno esférico Eco Esfera en el sedimentador secundario

relleno-fluidizado-horizontal

Sistemas Horizontales de lodos activados con materiales plásticos y recirculación forzada

Descripción general del sistema

Estas plantas de tratamientos de lodos activados tienen un rendimiento muy elevado y bajo costos de energía eléctrica. Actualmente, son los sistemas de oxidación total más compactos y de mayor rendimiento entre todos. Básicamente, son plantas de lodos activados convencionales, cuyos procesos biológicos han sido potenciados con la ayuda de materiales plásticos de alta eficiencia, añadidos al reactor biológico y al sedimentador secundario. En el rector biológico de oxigenación se ha incorporado un lecho móvil fluidizado MBBR compuesto por nuestro pequeño material plástico cilíndrico Eco Star. Este material de elevada superficie específica (900 m2/m3) es el soporte perfecto para el desarrollo de la biomasa bacteriana, bajo forma de película biológica, que se adhiere a su superficie. Su peso específico le permite una perfecta suspensión en el agua residual, quedando sumergido dentro del reactor y formando una masa en constante movimiento, empujada por las turbulencias creadas por las microburbujas de aire del proceso de oxigenación. Eso permite el constante desarrollo y multiplicación de la flora microbiana responsable de la degradación de la materia orgánica que contiene el agua residual. Nuestra exclusiva planta de tratamiento incluye, además, otro exclusivo material plástico de soporte esférico Eco Esfera, incluido en el sedimentador secundario. Este material, con una superficie específica de 140 m3/m3 y un índice de vacío superior al 90%, aumenta el rendimiento del sedimentador secundario, optimizando la sedimentación de los lodos y aumentando su superficie específica y sus tiempos de retención hidráulica.  Son plantas de tratamiento con capacidades desde 50 hasta 1.000 habitantes o más (en su configuración modular). Son sistemas muy compactos, con los compartimentos de oxidación y sedimentación secundaria integrados dentro del mismo tanque. El tanque está fabricado en vitroresina de alto espesor y elevada resistencia, tiene forma cilíndrica horizontal e incluye dos bocas de hombre para inspecciones y mantenimiento de diámetro 60 cm. Las bocas de hombre están provistas de tapas que incorporan una junta de neopreno antiácido y cierre de seguridad, con tornillos y accesorios de acero inoxidable AISI 304. Además, incluyen respiraderos de doble vía, para evitar la formación de compresiones o descompresiones dentro del mismo tanque. La oxigenación del agua residual se realiza dentro del primer compartimento de oxidación biológica, utilizando difusores de alta calidad, de burbujas finas, con membrana de EPDM y cuerpo plástico de ABS. Estos tipos de difusores, gracias a sus 8,400 microporos, consiguen un espectacular rendimiento en transferencia de oxígeno al agua, permitiendo una rápida y constante formación de las colonias bacterianas sobre el material MBBR, permitiendo que la degradación de la materia orgánica sea más efectiva y rápida. Los difusores de aire vienen alimentados con nuestros soplantes de membranas, de bajo ruido y sin mantenimiento, que además tienen el consumo eléctrico más bajo entre todos los soplantes similares disponibles en el mercado. De esta forma, nuestra planta de tratamiento con materiales plásticos Eco Star y Eco Esfera consigue los mejores resultados de tratamiento del agua, respecto a cualquier otro tipo de sistema de lodo activado.

La recirculación forzada de lodos se realiza desde el sedimentador secundario hacia el compartimento de oxidación, utilizando un exclusivo sistema con “Air-Lift”, que, aprovecha el efecto de un tubo “Venturi” y un soplante de aire de bajo consumo que, realizando un efecto de succión, permiten trasvasar los lodos desde un compartimento a otro. Este exclusivo sistema de recirculación, permite también realizar la extracción de los mismos lodos sobrante, durante las operaciones de mantenimiento. Gracias a eso, nuestros clientes consiguen un ahorro económico muy importante.

La tubería de salida incluye un sistema con perforaciones tipo “Thompson” para retener grasas y cuerpos sólidos flotantes.

Ante del tratamiento biológico de lodos activados con materiales plásticos, nuestro sistema incluye un pretratamiento que puede ser manual (con nuestro exclusivo tanque polivalente de tamizado-trampa de grasas), o automático (con tornillo sinfín o planta de pretratamiento compacta), dependiendo de las dimensiones de la planta de tratamiento.

Como sistema terciario final, la planta de tratamiento incluye nuestro tanque de desinfección y toma de muestra, que incluye un dispensador de hipoclorito de sodio (cloro sólido), para desinfectar el agua tratada y un sistema de vaciado total, para favorecer la toma de muestras para los análisis del agua vertida. Nuestro sistema incluye también un completo tablero eléctrico de protección y control del sistema. El tablero incluye caja de material plástico transparente, interruptor térmico general de protección, guardamotores de alta sensibilidad para la protección de los soplantes de aire, reloj con temporizador analógico para el control de los tiempos de oxigenación y alarma luminosa intermitente, para señalización de averías.

Esquema-relleno-llastico-filtrante-vertical-6

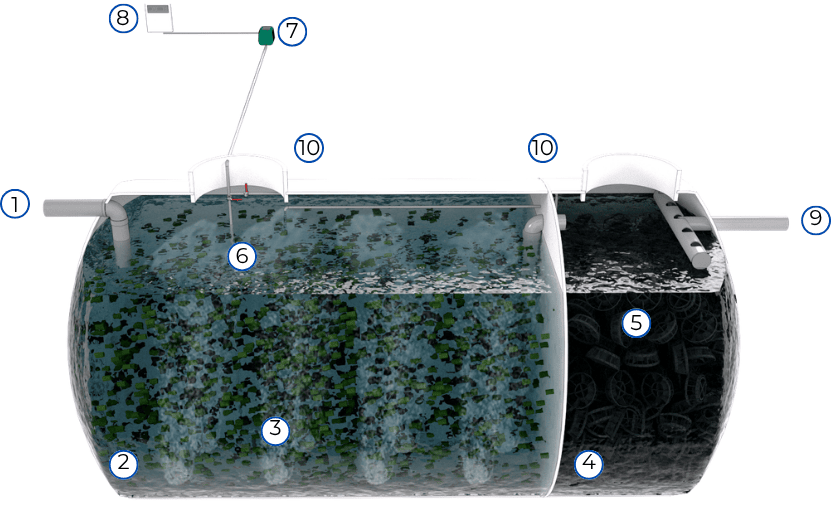

Leyenda

  1. Tubería de entrada de agua cruda
  2. Compartimento de oxidación
  3. Difusores de microburbujas con membrana EPDM
  4. Compartimento de decantación secundaria
  5. Material plástico de relleno Eco Esfera
  6. Sistema de recirculación de lodos Air Lift
  7. Soplantes de aireación
  8. Tablero eléctrico de mando y protección de la planta
  9. Tubería de salida de agua tratada

Funcionamiento

Las aguas residuales, previamente tratadas con nuestro exclusivo tanque de pretratamiento multifunción de tamizado-trampa de grasas (u otro sistema de pretratamiento, según los casos), pasan al primer compartimento de oxidación biológica del tanque compacto, donde se encuentra, en suspensión en el agua, nuestro lecho móvil fluidizado MBBR, formado por el exclusivo material plástico de soporte Eco Star. En este reactor biológico se realiza un proceso de reacción aeróbica con oxidación de la materia orgánica presente en las aguas residuales. Este proceso se obtiene gracias a la inyección de oxigeno por mediación de soplantes de bajo consumo y de unos difusores de aire de microburbujas, con membrana en EPDM.

Posteriormente las aguas residuales oxidadas y prácticamente tratadas pasan al segundo compartimento de sedimentación secundaria. El compartimento de sedimentación secundaria incluye en su interior nuestro exclusivo material plástico de soporte Eco Esfera. En este compartimento, los lodos activos estabilizados sedimentan hacia el fondo y una parte importante de ellos, es recirculada al compartimento anterior de oxidación por mediación de nuestro sistema Air Lift.

Este proceso resulta necesario para garantizar una mezcla homogénea de los lodos activos oxidados y estabilizados, con los lodos primarios, que todavía no han sido oxidados (licor mezcla). De esta forma se facilita y acelera el proceso de oxidación biológica, garantizando los mejores resultados de nuestras plantas de tratamiento. El material plástico filtrante Eco Esfera contribuye notablemente a optimizar y acelerar el proceso de sedimentación, evitando fugas de sólidos y mejorando la calidad del lodo.

Aproximadamente entre una y cuatro veces por año, será necesaria la extracción de parte de los lodos sedimentados, para garantizar los parámetros de ley de sólidos suspendidos en las aguas de vertidos y evitar también un excesivo envejecimiento del lodo.

Para estas operaciones se utilizará también nuestro exclusivo sistema Air Lift (efecto “Venturi”), anteriormente mencionado que, en este caso, permite la extracción de los lodos en exceso aprovechando el soplante de aire, sin necesidad de utilizar ningún tipo de bomba. De esta forma el cliente podrá realizar las operaciones de mantenimiento (extracción de lodos) sin necesidad de acudir a una empresa especializada, con un notable ahorro económico.

Como último componente de nuestras plantas de tratamiento de lodos activados incluimos normalmente un tanque de desinfección con hipoclorito de sodio (cloro sólido) y toma de muestras.

En los casos de que se quiera reutilizar el agua tratada para riego, proponemos nuestro pozo de bombeo automático con desinfección con ozono.

Principales componentes y ventajas

  • Tanque cilíndrico, horizontal, fabricado en vitroresina de alta resistencia
  • Dos bocas de hombre para inspecciones y mantenimiento (Diámetro 60 cm)
  • Tapas para las bocas de hombre con cierre de seguridad
  • Junta de neopreno, tornillos y accesorios de acero inoxidable para las tapas
  • Consumo eléctrico hasta 5 veces inferior a sistemas similares
  • Recirculación forzada de lodos con sistema Air Lift sin utilización de bombas
  • Material plástico MBBR para lecho móvil fluidizado incluido en el reactor biológico
  • Soplantes de aire muy silenciosos, de bajo consumo y sin mantenimiento
  • Posibilidad de realizar el mantenimiento por parte de nuestros clientes
  • Difusores de burbujas finas de alto rendimiento
  • Sistema de extracción de lodos con Air Lift para mantenimiento del sistema
  • Material plástico esférico Eco Esfera de alto rendimiento incluido en el decantador secundario
  • Tubería de salida con sistema de retención de grasas y sólidos flotantes
  • Tablero eléctrico completo para mando y protección de la planta de tratamiento

Tecnología Ecodena

Nuestra planta compacta, Horizontal, de lodos activados con recirculación forzada, material plástico filtrante Eco Esfera en el sedimentador secundario y lecho móvil fluidizado MBBR con material Eco Star, en el reactor biológico, es en la actualidad el sistema de tratamiento de lodos activados de mayor rendimiento entre todos los de nuestra fabricación. Aeasta planta de tratamiento ha sido diseñada por nuestros técnicos de Ecodena España en colaboración con otros ingenieros y técnicos europeos, sobre la base de plantas convencionales de lodos activados. Desde esa época hasta hoy hemos ido estudiando y aplicando mejoras en varios puntos, con modificaciones que han aumentado su rendimiento, disminuido el consumo de energía eléctrica y facilitado su mantenimiento. Además de la aplicación de los materiales plásticos de alto rendimiento, ha sido incluido también un exclusivo sistema de recirculación y extracción de lodo con Air Lif de tubo “Venturi”. Estas mejoras también han sido aplicadas a otros tipos de plantas de tratamiento de nuestro diseño. Actualmente es uno de los sistemas más efectivo, simple, de bajo consumo, más rendimiento y de menor mantenimiento, entre todos los disponibles en el mercado. Nuestro departamento técnico europeo, al cual se han unidos desde el año 2012 también nuestros técnicos de México y Guatemala, está comprometido a mejorar continuamente la calidad y el funcionamiento de nuestras plantas de tratamiento de aguas residuales y de todos los sistemas de nuestra fabricación. Todo eso con la inestimable ayuda de nuestros departamentos de instalación y fabricación que nos han ayudado también a eliminar defectos con un excelente trabajo de seguimiento en campo.
