OXIDACIÓN TOTAL CON
RELLENO PLÁSTICO MBBR

Sistema de Oxidacion Total MBBR

OXIDACIÓN TOTAL CON RELLENO PLÁSTICO MBBR

Sistema de Oxidacion Total MBBR

Depuradoras de oxidación total de alto rendimiento con relleno plástico MBBR

Este innovador sistema de lecho móvil fluidizado, aplicado a plantas de tratamientos de lodos activados, es la solución idónea para instalaciones donde se disponga de espacio limitado.

Cuenta con una tecnología muy efectiva y avanzada que nos permite reducir los volúmenes a más de la mitad respecto a los sistemas de Lodos Activados convencionales, además de eliminar prácticamente todos los inconvenientes que presentaban dichos sistemas.

Es actualmente el sistema más avanzado y de mayor rendimiento, gracias a un lecho móvil de material plástico ECO-STAR incluido en el compartimento de oxidación. Esta tecnología se basa en el crecimiento de biomasa a través de una película adherida a soportes plásticos de elevada superficie específica.

También el compartimento de sedimentación secundario incorpora nuestro material plástico ECO-ESFERA que aumenta notablemente la superficie y el rendimiento del sedimentador secundario. Al igual que en nuestro modelos anteriores no necesita bomba de recirculación de lodos, su consumo eléctrico es de los más bajos entre todos los sistemas disponibles en el mercado e incluye además nuestro  exclusivo sistema de extracción de fangos “Air-Lift”, que facilita enormemente su mantenimiento y reduce los costes de gestión.

Fabricamos modelos verticales y horizontales desde 5 hasta 500 habitantes.

Para mayor información sobre nuestro relleno plástico cilíndrico para lechos móviles fluidizados Eco-Star y nuestro exclusivo relleno plástico esférico ECO-ESFERAasí como el resto de nuestros materiales plásticos para tratamientos de aguas  aire, acceda a nuestra sección de Materiales Plásticos

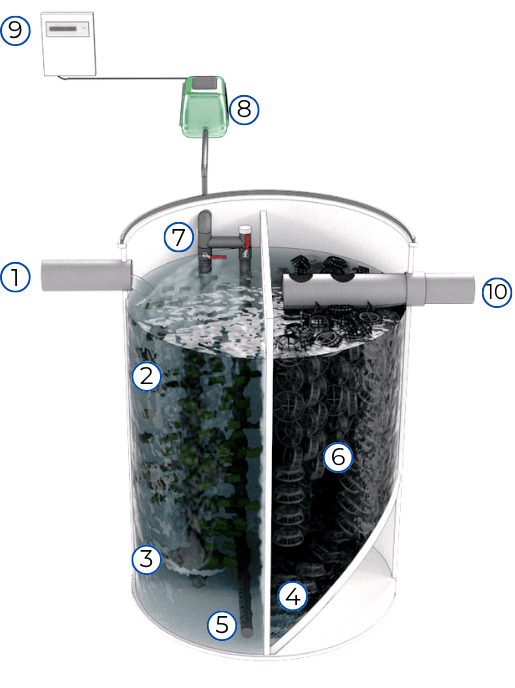

Leyenda

  1. Tubería de entrada de Agua Bruta.
  2. Compartimento de oxidación.
  3. Difusores de microburbujas con membranas EPDM.
  4. Compartimento de decantación secundaria.
  5. Extracción de lodos con AIR-LIFT.
  6. Soplante de aireación.
  7. Cuadro eléctrico.
  8. Tubería de Salida de Agua Tratada.
  9. Relleno plástico filtrante ECO-ESFERA.
  10. Lecho móvil fluidizado ECO-STAR .

Leyenda

  1. Tubería de entrada de Agua Bruta.
  2. Compartimento de oxidación.
  3. Difusores de microburbujas y membranas EPDM.
  4. Compartimento de decantación secundaria.
  5. Extracción de lodos con AIR-LIFT
  6. Soplante de aireación.
  7. Cuadro eléctrico
  8. Tubería de Salida de Agua Tratada
  9. Relleno plástico filtrante ECO-ESFERA.
  10. Lecho móvil fluidizado ECO-STAR.
  11. Paso de hombre

Funcionamiento

Las aguas brutas, previamente tratadas en procesos de desbastes (según los casos), pasan al primer compartimento de oxidación biológica, donde se realiza un proceso de reacción aeróbica con oxidación de la materia orgánica. Este proceso se obtiene gracias a la inyección de oxigeno por mediación de un soplante de bajo consumo y de unos difusores de microburbujas con membrana en EPDM.

El compartimento de oxidación incluye en su interior un lecho móvil compuesto por cuerpos de relleno plástico cilíndricos de alto rendimiento fabricados en polipropileno antiácido y de elevada resistencia química y mecánica.

Este material presenta una notable superficie específica para la adhesión de las bacterias y permite reducir notablemente las dimensiones del compartimento de oxidación aumentando de forma considerable su rendimiento una baja perdida de carga.

Podemos así asegurar la formación rápida y constante de las colonias de bacterias aeróbicas encargadas de digerir y transformar las sustancias orgánicas presentes en el agua y garantizar su perfecto funcionamiento. Posteriormente las aguas residuales oxidadas y prácticamente depuradas pasan al segundo compartimento de sedimentación secundaria. En este compartimento los lodos activos estabilizados sedimentan hacia el fondo y una parte importante de ellos, es recirculada al compartimento anterior de oxidación de forma natural en el caso de la versión vertical, gracias a la particular forma del decantador, la diferencia del peso específico de la mezcla del agua con el oxígeno y el vaso comunicante que existe entre los dos compartimento. Para el modelo horizontal la recirculaciÓn de lo lodos hacia el compartimento de oxidacion se lleva a cabo por medio de un sistema AIR-LIFT.

Este proceso resulta necesario para garantizar una mezcla homogénea de los lodos activos oxidados y estabilizados, con los lodos primarios, que todavía no han sido oxidados. De esta forma se facilita y acelera el proceso de oxidación biológica, garantizando los resultados de depuración. Nuestro exclusivo decantador secundario, realizado con técnicas constructivas muy avanzadas, permite una recirculación natural de los lodos en un circuito cerrado sin la utilización de ningún tipo de bomba o motor eléctrico. Incorpora además, en su interior, unos específicos cuerpos de rellenos filtrantes en polipropileno isotáctico antiácido, que aumentan considerablemente su superficie y su rendimiento.

Los cuerpos plásticos filtrantes, evitan también la posible salida de sólidos suspendidos en exceso en el agua de vertido, durante los periodos de caudales máximos y realizan un ulterior potenciamiento depurativo de nuestro sistema, muy útil en caso de fuertes caudales de punta (reuniones familiares, fiestas, eventos, etc..).

Aproximadamente entre una y cuatro veces por año, será necesaria la extracción de parte de los lodos sedimentados, para garantizar los parámetros de ley de sólidos suspendidos en las aguas de vertidos y evitar también un excesivo envejecimiento del lodo. Nuestro exclusivo sistema con AIR LIFT (efecto “Venturi”) permite la extracción de los lodos en exceso aprovechando el soplante de aire, sin necesidad de utilizar ningún tipo de bomba. De esta forma el cliente podrá realizar las operaciones de mantenimiento (extracción de lodos) sin necesidad de acudir a una empresa especializada, con un notable ahorro económico.
